Bias breve introduzione

Bias negativo

Fornire energia della particella;

Effetto di riscaldamento su substrato;

Rimozione del gas e olio adsorbito sul substrato può migliorare la forza di incollaggio dello strato di pellicola.

Superficie di matrice attivati;

La placcatura di Ion Arc (Arc Ion placcatura) le particelle grandi hanno effetto di purificazione;

Classificazione di bias

Secondo la forma d'onda, può essere diviso in:

DC offset

Polarizzazione di impulso di CC

Polarizzazione di impulso di CC dello stack

Polarizzazione di impulso di bipolarismo

Passare l'alta tensione/bassa tensione quando la potenza è utilizzata

Molti alimentatori prevenuto bisogno di passare tra alta e bassa tensione sul lavoro, ingranaggi ad alta pressione viene utilizzato per il bombardamento e pulizia e marcia bassa pressione viene utilizzato per il deposito di film. Il grafico di coordinate di uscita dei due tipi di alimentatori è descritto di seguito:

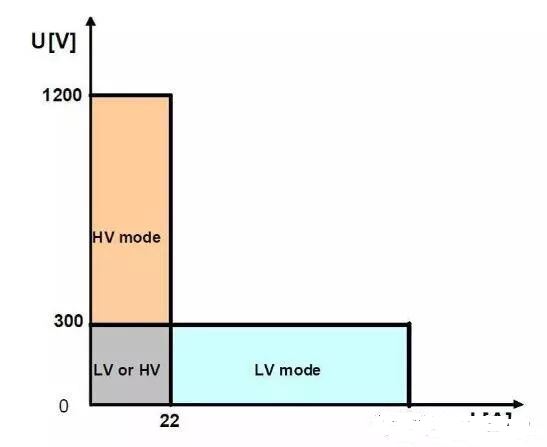

Diagramma di potenza di uscita di alta tensione (HV) e bassa tensione (LV) dovrà essere acceso

Nessuna necessità di commutare alto - uscita di regolazione continuo marcia bassa

Parametro regolabile di alimentazione bias

Ampiezza di sbieco

Rapporto di dovere

frequenza

forma d'onda

Caratteristiche importanti di un rifornimento di alimentazione di polarizzazione

Numero di estintori d'effetto ad arco al minuto (in unità di estintori d'effetto ad arco al minuto)

Sensibilità per rilevare il grande arco (energia di arco rilevabile mJ/kW)

Caratteristiche di carico di pregiudizi

Il carico di lavoro di bias è plasma. Quando viene utilizzata la polarizzazione CC, il plasma Mostra resistenza. Quando viene applicato il bias di impulso, il plasma esibisce resistenza + capacità, che può essere considerato come collegamento in serie di resistenza e capacità. La natura della generazione di capacità è causato dalla guaina del plasma sulla superficie del substrato.

Confronto di polarizzazione c.c. e impulso bias

Placcatura ionica arco convenzionale è quello di controllare energia di bombardamento di ioni applicando bias negativo dc sul substrato. Questo processo di deposizione presenta i seguenti svantaggi:

L'alta temperatura della matrice non è favorevole per la deposizione di film rigido sul substrato con bassa temperatura di rinvenimento.

Bombardamento di ioni ad alta energia non può facilmente sintetizzare film reattivo ad alta soglia aumentando l'energia di bombardamento di ioni.

DC arco bias ion placcatura processo, al fine di prevenire il continuo bombardamento di ioni della superficie del substrato causato dalla temperatura del substrato è esorbitante, principalmente per ridurre la potenza sedimentaria, abbreviare il tempo, utilizza il metodo della deposizione intermittente a ridurre la temperatura di deposizione, queste misure possono generalmente chiamato energia controllo ' anche se questo metodo può ridurre la temperatura di deposizione, ma anche fare alcune prestazioni del film, ma riduce anche l'efficienza di produzione e la stabilità del film qualità, pertanto, difficile divulgazione e applicazione.

Arco pulsato bias ion placcatura processo, a causa della superficie del substrato di bombardamento di ioni è modo impulso discontinuo, così regolando il rapporto di dovere di bias di impulso, può modificare la matrice tra il gradiente di temperatura interna e di superficie e quindi modificare la matrice tra l'interno e superficie compensazione isostatica a caldo effetto, raggiungere lo scopo di regolare la temperatura di deposizione. In questo modo, l'altezza dell'impulso polarizzato può essere regolata separatamente dalla temperatura del pezzo (con poca o nessuna influenza sulla vicenda), l'effetto del bombardamento di ioni ad alta energia può essere ottenuto da un impulso ad alta pressione per migliorare la struttura e le prestazioni di il film e il totale riscaldamento effetto del bombardamento ionico può essere ridotto riducendo il rapporto di dovere per ridurre la temperatura di deposizione.

L'effetto di polarizzazione sullo strato di membrana

Effetti di polarizzazione sul meccanismo di strato di membrana è molto complicato, molte aziende e istituti di ricerca hanno fatto un sacco di ricerca, di strato membrana diversi e diverse attrezzature, influenzare il modo e i risultati sono molto diversi, il seguente è un elenco di alcuni di grande impatto, possono essere utilizzati secondo il proprio processo, osservazione, può rapidamente capire gli effetti di polarizzazione sullo strato di membrana.

Struttura della membrana, l'orientamento della struttura cristallina e la struttura del tessuto

Velocità di deposizione

Grandi particelle di pulizia

Durezza del film

Densità della pellicola

Morfologia superficiale

Sollecitazioni interne
