Grasso Lubrificazione Pompa Molecolare
TYFB-1300Z Pompe Molecolari per lubrificazione con grasso Introduzione La pompa molecolare composta della serie TY consiste in una pompa turbo-molecolare e una pompa di trascinamento delle piastre. La pompa turbo-molecolare presenta un'alta velocità di degassamento e un elevato rapporto di compressione durante il flusso molecolare. Trascina le funzioni della pompa ad alta ...
- introduzione al prodotto
introduzione
La pompa molecolare composta della serie TY consiste in una pompa turbo-molecolare e una pompa di trascinamento delle piastre. La pompa turbo-molecolare presenta un'alta velocità di degassamento e un elevato rapporto di compressione durante il flusso molecolare. La pompa di trascinamento è caratterizzata da un rapporto di compressione ad alta velocità ed elevata mentre è in alta resistenza alla compressione. Ha i vantaggi di entrambe le pompe. Successivamente questi espandono il campo di applicazione della pompa molecolare composta.
La pompa molecolare composta non ha requisiti speciali per il gas pompato e non ha traccia di memoria. A causa dell'elevato rapporto di compressione per il gas ad alto peso molecolare, la pompa può creare un alto vuoto molto pulito e un vuoto extra alto senza dotare la trappola fredda e il deflettore dell'olio. La pompa molecolare composta può essere utilizzata nel campo dell'elettronica, della metallurgia, della chimica, della ricerca tecnologica scientifica e della tecnologia del vuoto, ecc.
Caratteristica della struttura
Le pompe molecolari di lubrificazione a grasso TYFB-Z utilizzano come cuscinetti i cuscinetti di precisione, con raffreddamento ad acqua o raffreddamento ad aria come metodo di raffreddamento. L'operazione del rotore è stabile dopo l'equilibrio dinamico della macchina. Il motore del tipo a gabbia del mouse trifase viene utilizzato come driver della pompa. La lubrificazione a grasso è utilizzata per lubrificare i cuscinetti, questo metodo è facile e affidabile, quindi può soddisfare il requisito di qualsiasi tipo di spazio angolare per l'installazione.
specificazione

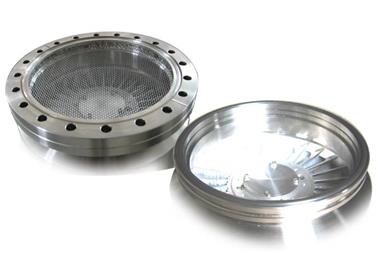

Flangia ad alto vuoto | 200 CF | 200 ISO-K | |
Flangia del tubo di supporto | 40 KF | ||
Flangia di carico del gas di protezione (anticorrosione) | 16 KF | ||
Velocità di pompaggio L / S | 1300 | ||
Rapporto di compressione | N2 | > 109 | |
H2 | > 1x104 | ||
Pressione finale (Pa) | <8 ×=""> | <5 ×=""> | |
Velocità di rotazione (rpm) | 24000 | ||
Cuscinetto usato | Lubrificazione a grasso con cuscinetti in ceramica | ||
Valore di vibrazione | ≤0.1μm | ||
Tempo di risalita (min) | 5 | ||
(Consigliato) Pompa di sostegno (L / S) | 8-15 | ||
Modalità di raffreddamento | Raffreddamento ad acqua (raffreddamento ad aria) | ||
Temperatura dell'acqua di raffreddamento (℃) | ≤20 ℃ | ||
Quantità di flusso dell'acqua di raffreddamento (L / min) | 1 | ||
Posizione di installazione | Qualsiasi angolo ° | ||
Peso della pompa (kg) | ≈27 | ||
Vantaggio
● Librerie e rumori inferiori.
● Facile acquisizione del vuoto alto o ultra alto.
● Design speciale sul rotore per elevata sicurezza e stabilità.
● Avere la capacità di resistere ad alta pressione per il supporto.
Applicazione
Le pompe molecolari di lubrificazione a grasso TYFB-1300Z possono essere ampiamente utilizzate nel campo del vuoto tra cui elettronica, metallurgia, industria chimica e ricerca scientifica come acceleratore ad alta energia, reattore termonucleare controllato, ricerca di fisica del plasma, fisica delle superfici e strumenti analitici, semiconduttori e produzione di componenti ottici, display a schermo piatto, batteria solare, rivestimento sottovuoto, fusione sotto vuoto e così via.
Curva di velocità di pompaggio di TYFB-1300Z Pompe Molecolari di lubrificazione a grasso
Curva del rapporto di compressione di TYFB-1300Z Lubrificazione a grasso Pompe molecolari ad azoto e idrogeno
La dimensione della pompa di lubrificazione TYFB-Z pompa molecolare composto alto vuoto di collegamento con flangia 200CF
La dimensione del TYFB-Z lubrificazione a grasso molecolare composto pompa pompa alto vuoto di collegamento con flangia 200 ISO-K
Lo schema delle dimensioni del supporto pompa molecolare composto serie TY che si collega alla flangia
La dimensione del TYFB-1300Z pompa molecolare composta ad alto vuoto collegando con flangia
Tipo di pompa | TYFB-1300Z | |
Tipo con flangia ad alto vuoto | 200 CF | 200 ISO-K |
D1 | φ253 | φ240 |
D2 | φ267 | φ267 |
D3 | □ 167.6 | □ 167.6 |
L1 | 142 | 142 |
L2 | 152 | 152 |
H1 | 393 | 393 |
H2 | 108 | 108 |
H3 | 135,5 | 135,5 |
H4 | 104 | 104 |
Foro per vite per palo diritto | 4-M8 | 4-M8 |
